●精度高，抗偏置负载能力强
●易于安装，IP66
●接受自定义规范
● 测量范围大，适用于飞机和船舶安装测试。

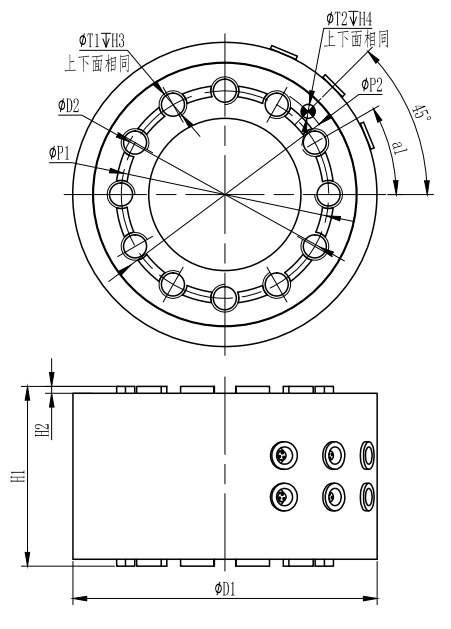

| 测量范围 | H1 | D1 | H2 | P1 | D2 | T1 | H3 | 第2页 | T2 | H4 | a1 |
| Fx=Fy=30kN，Fz=100kN Mx=My=1.5kN.m Mz=1kN.m | 52 | 88 | 2 | 60±0.1 | 63-0.05 | M8 | 8 | 68+0.05 | 4时7分 | 5 | 12×30° |
| Fx=Fy=80kN，Fz=200kN Mx=My=Mz=5kN.m | 60 | 124 | 90±0.1 | 95-0.05 | M12 | 10.5 | 103+0.05 | ||||
| Fx=fy=200kN，Fz=500kN Mx=My=20kN.m，Mz=10kN.m | 82 | 169 | 130±0.1 | 136-0.05 | M16 | 22 | 145+0.05 | ||||
| Fx=Fy=300kN，Fz=1000kN Mx=My=25kN.m，Mz=15kN.m | 112 | 180 | 145-0.05 | M20 | 16 | 155+0.05 | 7 | ||||
| Fx=Fy=500kN，Fz=1000kN Mx=My=100kN.m，Mz=25kN.m | 180 | 250 | 5 | 200±0.2 | 205-0.1 | 30 | 220+0.05 | 6小时7 | 8 | ||
| Fx=Fy=500kN，Fz=4000kN Mx=My=Mz=2000N.m | 180 | 352 | 280±0.2 | 300-0.5 | M30 | 30 | 280-0.05 | 8小时7 | 10 | 16×22.5+11.25° |
| 参数 | 规格 | 技巧 |
| 额定范围 | 标称载荷 | 请参考表格 |
| 零输出 | 零平衡 | ±5%mV/V |
| 非线性 | 非线性 | 0.3%F.S。 |
| 磁滞 | 磁滞 | 0.3%F.S。 |
| 可重复性 | 可重复性 | 0.3%F.S。 |
| 输入电阻 | 输入阻抗 | ≥350Ω |
| 输出电阻 | 输出阻抗 | ≥350Ω |
| 绝缘电阻 | 隔热 | ≥2000MΩ/50VDC |
| 励磁电压 | 推荐励磁 | 5~12V |
| 最大励磁电压 | 最大励磁 | 15伏 |
| 温度补偿范围 | 补偿温度范围 | -10~40℃ |
| 工作温度范围 | 操作温度范围 | -20~60℃ |
| 安全过载 | 安全过载 | 120%F。S |
| 极限过载 | 极限过载 | 150%F。S |
| 电缆尺寸 | 电缆尺寸 | 6-φ4×4000mm |
| 防护等级 | 防护等级 | IP65 |

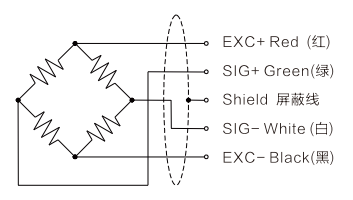

接线图 |
 |
