特点和应用

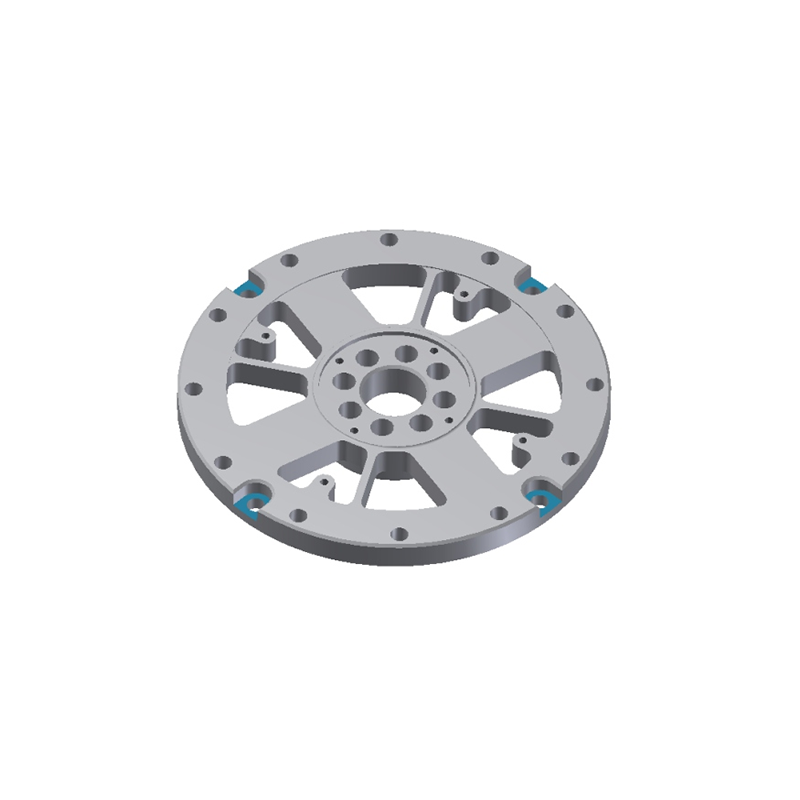

● 静态扭矩传感器
● 结构紧凑，便于安装
● 防护等级：IP66
● 用于测量静态、非连续旋转中的扭矩值
额定范围 | 标称（额定）扭矩Mnom | 60N.m |
输出灵敏度 | 标称（额定）灵敏度 | 1.0±20%mV/V |
零输出 | 零平衡 | ±3%mV/V |
| 非线性 | 非线性 | 0.5%F.S。 |
| 磁滞 | 磁滞 | 0.5%F.S。 |
| 可重复性 | 可重复性 | 0.5%F.S。 |
| 蠕变（30分钟） | 蠕变（5分钟） | 0.5%F.S。 |
| 灵敏度漂移温度系数 | 温度对输出的影响 | 0.05%F.S。/10℃ |
| 零点漂移温度系数 | 温度对零点的影响 | 0.05%F.S。/10℃ |
| 输入电阻 | 输入阻抗 | 2000±20Ω |
输出电阻 | 输出阻抗 | 2000±10Ω |
绝缘电阻 | 隔热 | ≥5000MΩ/100VDC |
励磁电压 | 推荐励磁 | 5-12V |
最大励磁电压 | 最大励磁 | 15伏 |
温度补偿范围 | 补偿温度范围 | -10~40℃ |
工作温度范围 | 操作温度范围 | -10-60℃ |
安全过载 | 安全过载 | 120%F。S |
极限过载 | 极限过载 | 150%F。S |
缆绳 | 缆绳 | φ3-4米 |
防护等级 | 防护等级 | IP65 |

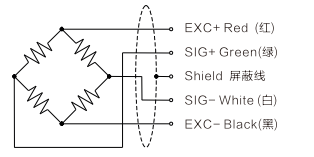

接线图 |
 |
